IC卡收费系统方案（DH-S6系列）

来源：成都鼎瀚云电子科技有限公司 | 2012/11/29 20:42:50 | 浏览7733次

第一章项目背景

近年来，随着IT技术的日益成熟、通讯网络和服务的日益完善、企业领导和职工用卡观念的更新和国家有关部门的引导，企业一卡通成了企业信息化建设的主要内容，许多企业都进行了一卡通建设。

一卡通系统将在企业范围内统一证件和身份认证方法、统一收费和结算模式、提供综合信息和融入企业管理流程，实现真正的“一卡在手、畅行企业”，所有职工每人持一张智能IC卡、CPU卡或带支付功能的手机，即可实现各种证、卡（包括工作证、借书卡、购物卡、出入证、就餐卡、考勤卡等）的全部或部分功能；通过丰富的信息服务渠道（服务柜台、终端机、门户网站、语音平台、多媒体机等），职工随时很方便地了解自己的情况和周围的信息，积极主动地安排自己的工作、科研和生活；规范并支撑后续应用系统的开发运行，从而带动企业信息化、规范化管理的进程，为企业管理提供决策支持

第二章方案的提出

l 客户不想投入过高的成本购买功能强大的设备

l 只需要简单的扣费功能就可以满足客户的需求

l 公司需要每月给员工发放一定的伙食补助

l 公司需要员工先定餐才能就餐

……………..

第三章系统的设计原则和功能特点

3.1 系统的设计原则

系统的实用性

本产品是我公司10余年技术和市场积累沉淀的一款消费机，是全国几千家用户在使用消费机过程中提出的需求，再经过我公司工程师进行合理化分析后的产物，此产品集合了多种客户群体的管理需求，是一种功能强大、操作简单、易于维护的人性化的消费系统，具备很强的实用性。

系统的稳定性

本消费机采用国际上成熟的8位51技术，主CPU使用SYNCMOS芯片，存储器采用WINBOND芯片。此款产品上的核心芯片及元器件均采用进口材料，同时本产品通过了国家强制3C认证、ISO9001:2008管理体系认证。从材料选用、生产管理、技术检测等多方面保证了产品的稳定性，是客户值得信懒的产品。

系统的安全性

产品符合《中国金融集成电路（IC）卡规范》（2010版）、GB9254-2008(Class A)产品标准和技术要求。

在程序的设计上，对卡片进行了多重罗辑加密，实行一卡一密，使得不法份子很难对卡片进行解密，即使解密了一张卡片，也无法进行批量复制，对其解密失去意义。最大程度上保证了系统的案全性。

系统易维护性

收费系统在运行过程中的维护应尽量做到简单易行。系统的运转真正做到开电即可工作。我们在做到系统故障率最低的同时,也考虑到即使因为意想不到的原因而发生问题时,保证数据的方便保存和快速恢复。

3.2 主要设计依据规范

² ISO/IEC 14443 TYPE A非接触式IC卡国际标准

² ISO/IEC 7816 接触式IC卡国际标准

² CJ/T3087—1999 建设部标准《城市公共汽电车收费设备——电子收费机应用技术条件》

² CJ/T166—2002建设部标准《建设事业IC应用技术》

² 《全国IC卡应用发展规划》---国家金卡工程办公室

² 《建设-领域计算机软件工程技术规范》

² 《中国金融集成电路卡（IC）卡规范V1.0》

² 《中华人民共和国国家标准—计算机软件产品开发文件编制指南》

² 《计算机集成制造系统（CIMS）约定、标准与实施指南》

第四章消费系统结构和配置

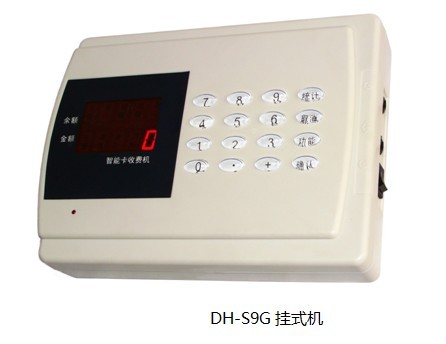

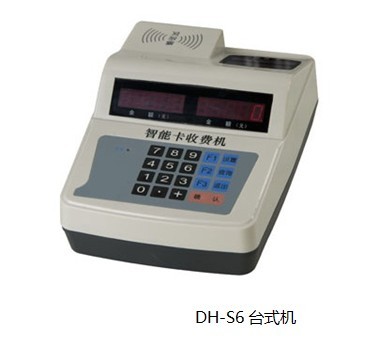

4.1消费机外观

4.2功能结构管理模式

1) 随机消费模式

根据用户的消费消费金额扣费，做到吃多少扣多少。

2) 定值收费模式

根据公司的相关规定，根据餐段就餐进行固定的扣费。

3) 限次\限额消费模式

可以设置卡片每天最大刷卡次数和消费额。

4) 脱机补贴模式（专用补贴机）

发放补贴一般工作量大，同时也占用财务、出纳及员工较多时间，操作员在软件中先设置好员工的补贴，然后将补贴表下传到补贴机，员工只需持卡在补贴机上刷卡，就可领取当月的补贴。补贴分为累加补贴和覆盖补贴两种。

累加补贴：如果上个月没有领取，当月可同时领取上月和本月的补贴

覆盖补贴：若上个月有没有领取，本次也只能领取本月的补贴，即补贴过后不补。

5) 日定餐模式

定餐即先进行预定，然后才能取餐，定餐时就会扣掉餐费，取餐时校验是否定餐，若没有定餐，设备报警，不能进行消费。若已定餐，取餐机显示“GOOD”，则可取餐。

日定餐模式是早餐时段定中午餐，中午餐时段定晚上餐，晚餐时间段定次日早上餐，依次循环。

4.3消费机的基本参数

1）类型：IC卡
2）黑白名单数量：170000张。
3）卡最大金额：9999(元)
4）卡片类别：7个。

5）会员卡日志：16000条记录
6）通讯方式： RS485
7）工作模式：脱机。
8）消费限制设置包括：消费时段设置（可设置早、中、晚、夜4个时段）、定额设置、日限额设置、餐限额设置、餐限次设置。
9）交易时间：〈0.1秒。
10）读写距离：〈4cm
11）6.5V/4Ah电池，可待机4小时。
12）输入电压：220V。
13）平均功耗：〈 2.5 W
14) 环境温度：工作　０～４０℃ 存贮 -4０～６０ ℃
15）环境湿度：工作６０～９０％存贮 <９５％（无凝水）
16）重量：2.5Ｋg

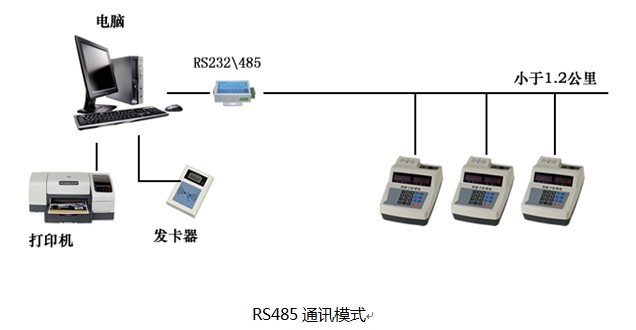

4.4消费系统网络结构图

RS485总线通讯模式下，一个485接口最多可连接32台消费机。从上图的结构中可以看出：电脑与机器之间是通过一条专用的线路进行串行连接，这就大大增加了布线的费用，尤其是两点距离较远的复杂环境。由于通讯方式是由电脑发起的搜索式的主动式的连接，所以当网络中机器数量较多，线路较长的时候就会感觉到速度很慢，或连接不到机器的现像。

优点：机器成本低

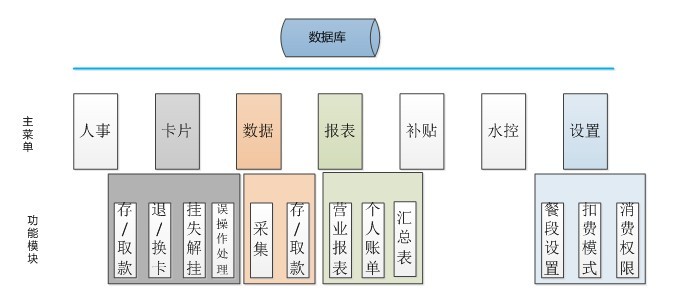

第五章软件功能

第六章系统清单

收费机系统清单
设备名称	型号	单位	数量	单价	小计	备注
收费机	DH-S6	台			RS485通讯
定餐机	DC-S6	台				可选
发卡机	F8	台			USB通讯
网络转换器	485				用于RS485连网
软件	Ykt9.0	套		标准版赠送
合计	人民币大写：
